| MATERIAL | Initial Permeability | Typic Core Loss (mw/cm³) @50kHz,100mT | DC Biass (%µ) @100 Oe | Bs (T) | Density (g/cm³) | Temperat. Stability | Curie Temperature (ºC) | Colors (Toroid) | Relative Cost |
|---|---|---|---|---|---|---|---|---|---|
| Sendust (KS) | 26-125 | 280 | 47% | 1.05 | 6.0 | Good | 600 | Black | 1 |
| Super sendust (KS-HF) | 19-125 | 300 | 61% | 1.3 | 6.4 | Good | 650 | Black | 1.2 |
| Sendust Plus (KPH) | 26-75 | 230 | 60% | 1.2 | 6.2 | Better | 650 | Black | 1.5 |
| Sendust G3 (KPH-HP) | 26-60 | 150 | 66% | 1.2 | 6.2 | Better | 650 | Black | 1.7 |

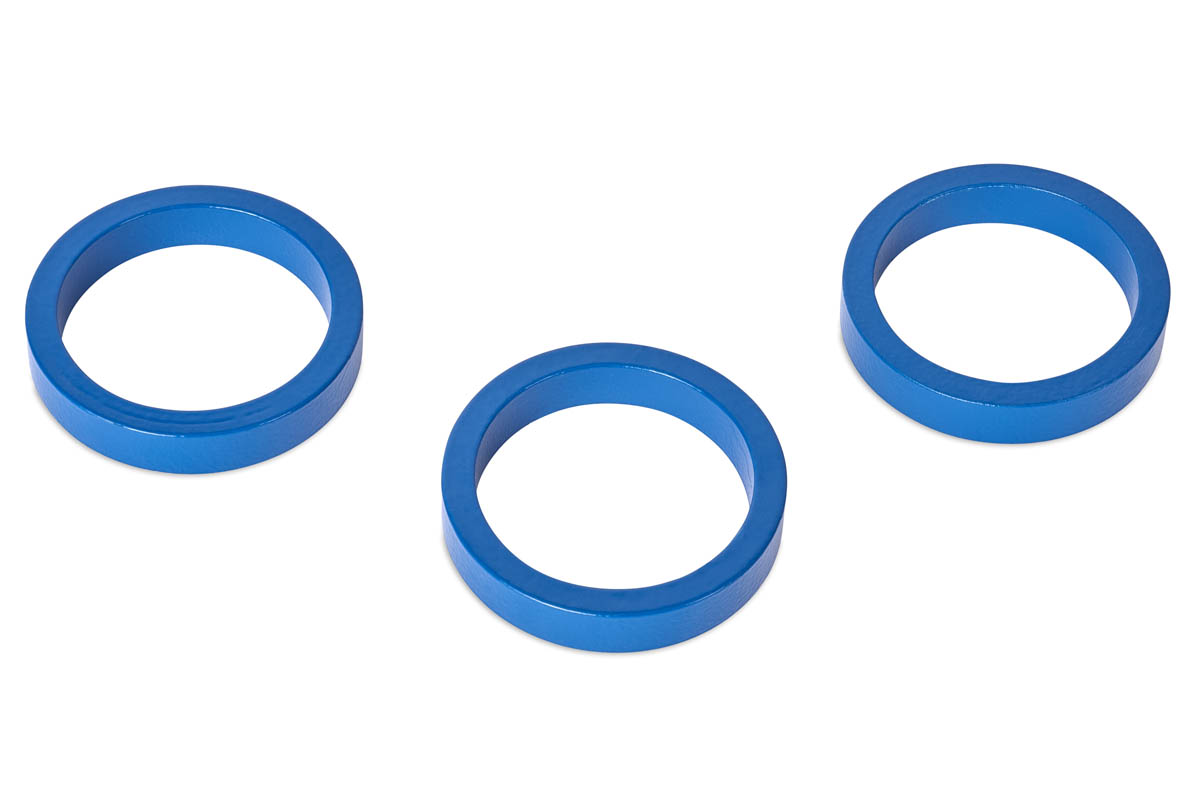

| FeSi (KSF) | 19-90 | 600 | 72% | 1.6 | 6.9 | Best | 700 | Blue | 1.2 |
| Neu Fleux (FNF) | 19-90 | 450 | 73% | 1.6 | 6.9 | Best | 650 | Brown | 2 |
| FeSi G3 (KSF-HP) | 26-75 | 380 | 74% | 1.5 | 6.8 | Best | 700 | Blue | 1.74 |
| Nanodust (KAM) | 26-125 | 190 | 68% | 1.3 | 6.6 | Better | 550 | Khaki | 4 |
| Nanodust G3 (KAM-HP) | 19-60 | 60 | 55% | 1.2 | 6.0 | Better | 550 | Khaki | 4 |
| High Flux (KH) | 26-125 | 210 | 80% | 1.5 | 7.3 | Best | 500 | Khaki | 5.6 |
| High Flux G2 (KH-H) | 60 | 150 | 85% | 1.5 | 7.3 | Best | 500 | Khaki | 6 |
| High Flux G3 (KH-HP) | 25-60 | 105 | 82% | 1.5 | 7.3 | Best | 500 | Khaki | 9.4 |
NUCLEOS ALLOY POWDER
Los núcleos “Powder Cores ” o Aleación están formados por aleaciones de distintos materiales magnéticos blandos. La principal propiedad que tienen este tipo de componente magnético es la excelente distribución de entrehierros a lo largo del núcleo, con el resultado de: bajas pérdidas en alta frecuencia, alta resistividad, mejor estabilidad con la temperatura, baja histéresis, alto flujo de saturación y un buen material para inductores de salida, filtros RFI, transformadores de pulsos y fly-back de gran uso en Fuentes Conmutadas de Potencia.
Comparativa materiales
CORES ESPECIALES, E, BLOCK CORES, U

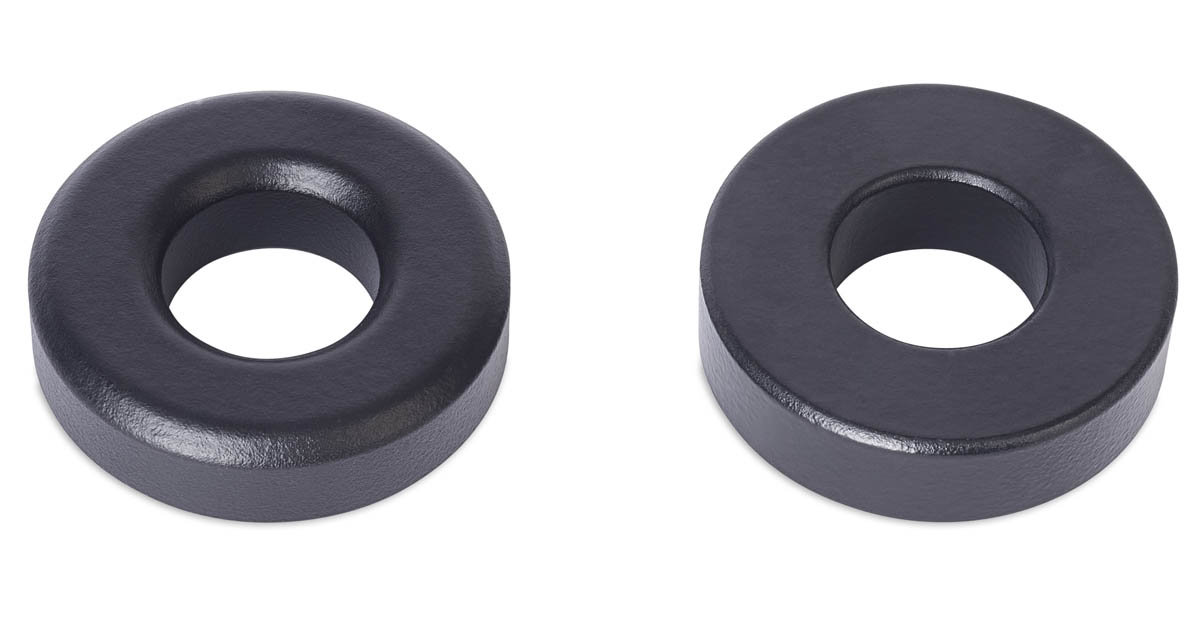

SENDUST CORES (KS)
PRINCIPALES CARACTERÍSTICAS
- Menores pérdidas que los núcleos de polvo de hierro
- Magnetostricción casi nula
- Densidad de flujo de saturación relativamente alta (10.500 Gauss)
PRINCIPALES APLICACIONES
- Fuente de alimentación para PC
- Adaptador de corriente
- Fuente de alimentación
- Filtro de potencia activa/generador de var estático
SENDUST PLATINIUM G3 (KPH-HP)
Es un nuevo material Sendust de alta rentabilidad. Tiene buena DC-bias y bajas perdidas. En comparación con Super Sendust, KPH-HP tiene una pérdida de núcleo mucho menor, por lo que la eficiencia de las aplicaciones mejorará enormemente.
El volumen de aplicaciones podría reducirse efectivamente. Además, su rendimiento de temperatura es estable, podría ser aplicable para inversores fotovoltaicos, UPS, fuentes de alimentación de servidores, pilas de carga, etc.
El volumen de aplicaciones podría reducirse efectivamente. Además, su rendimiento de temperatura es estable, podría ser aplicable para inversores fotovoltaicos, UPS, fuentes de alimentación de servidores, pilas de carga, etc.
SI-FE LOW CORE LOSS G3 (KSF-HP)
Es un material Si-Fe con bajas pérdidas y buenas características de DC-bias. Su pérdida es aproximadamente un 30% menor que la del Si-Fe normal. Podría reducir eficazmente el aumento de temperatura de la inductancia y mejorar la eficiencia y la densidad de potencia.
KSF-HP podría usarse en sistemas de suministro de energía para automóviles (OBC. DC-DC, UPS, inversor fotovoltaico, etc.)

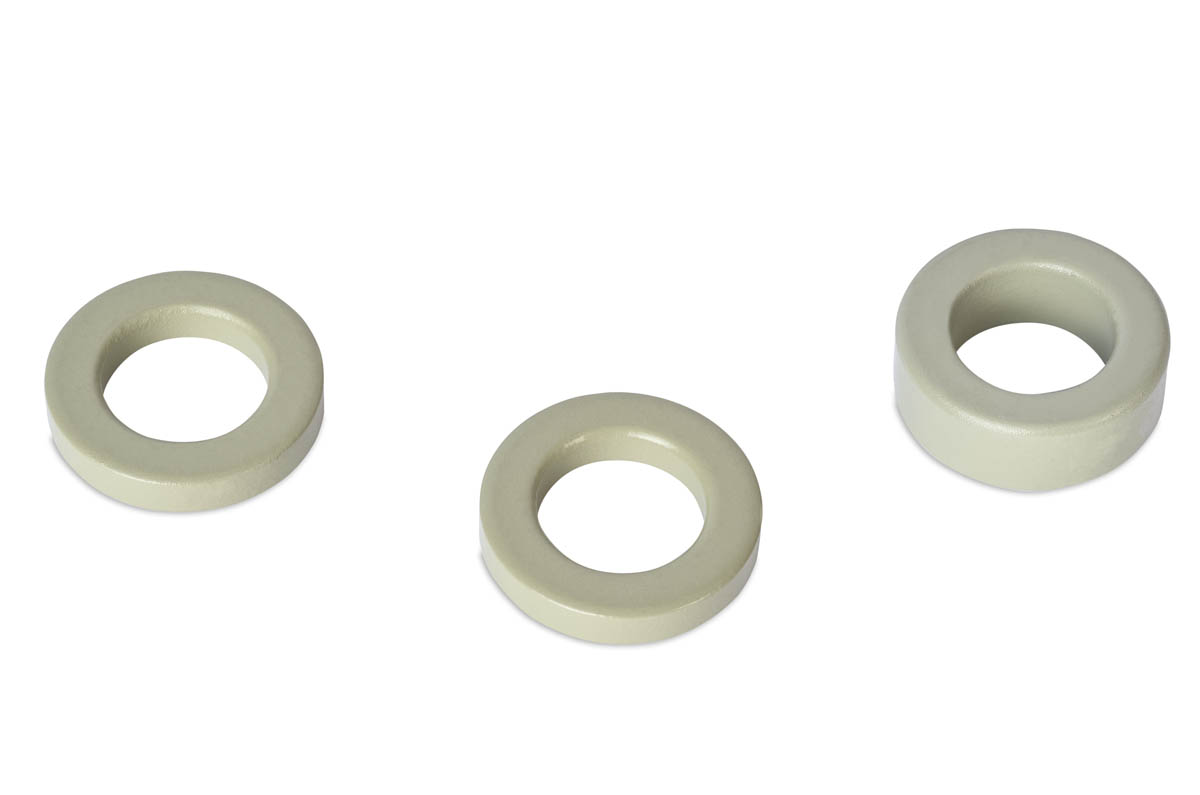

NANODUST CORES (KAM)
PRINCIPALES CARACTERÍSTICAS
- Densidad de flujo de alta saturación (13.000 Gauss)
- Buenas características DC-bias
- Sin ruido audible
- Las pérdidas de núcleos están más cerca de las de los núcleos MPP
PRINCIPALES APLICACIONES
- Fuente de alimentación de corte de alta eficiencia
- Fuente de alimentación de comunicación
- OBC automotriz
NANODUST G3 (KAM-HP)
Es un nuevo material adecuado para alta frecuencia (50-500khz). Tiene buenas características de DC-bias y menor pérdida en condiciones de alta frecuencia. En comparación con SEndust (KS), KAM-HP tiene una pérdida de núcleo mucho menor y alrededor del 20% de la de Sendust a 500 kHz. Por tanto, la eficiencia de las aplicaciones mejorará significativamente.
Con buena estabilidad de temperatura, KAM-HP podría aplicarse en pilas de carga, PFC e inductores resonantes en OBC automotrices. , estranguladores VRM de alta frecuencia, etc.
Con buena estabilidad de temperatura, KAM-HP podría aplicarse en pilas de carga, PFC e inductores resonantes en OBC automotrices. , estranguladores VRM de alta frecuencia, etc.
HIGH FLUX CORES (KH)
PRINCIPALES CARACTERÍSTICAS
- Excelentes características de DC-bias
- Densidad de flujo de alta saturación (15.000 Gauss)
- Bajas pérdidas centrales
PRINCIPALES APLICACIONES
- OBC automotriz
- Fuente de alimentación de corte de alta eficiencia
- Fuente de alimentación de comunicación
HIGH FLUX CORES PLUS (KH-H)
PRINCIPALES CARACTERÍSTICAS
- Menores pérdidas en el núcleo que los núcleos de alto flujo
- Buenas características de polarización de CC (%85μ0@100Oe)
- El mejor material para alta eficiencia y densidad de potencia
PRINCIPALES APLICACIONES
- Fuente de alimentación industrial
- Fuente de alimentación de comunicación
- OBC automotriz
- Convertidor CC/CC
HIGH FLUX G3 (KH-HP)
Es un material de alto flujo y rendimiento con buenas características DC-bias y unas pérdidas muy bajas. En comparación con High Flux (KH) y High Flux plus, el KH-HP tiene una pérdida de núcleos mucho menor, por lo que la eficiencia de la aplicación mejora enormemente. Al tener tambien una DC bias similares a los otros dos High Flux, el volumen de las aplicaciones podría reducirse de manera efectiva.
Debido a su excelente estabilidad de temperatura, KH-HP podría usarse en fuentes de alimentación de telecomunicaciones, etc.

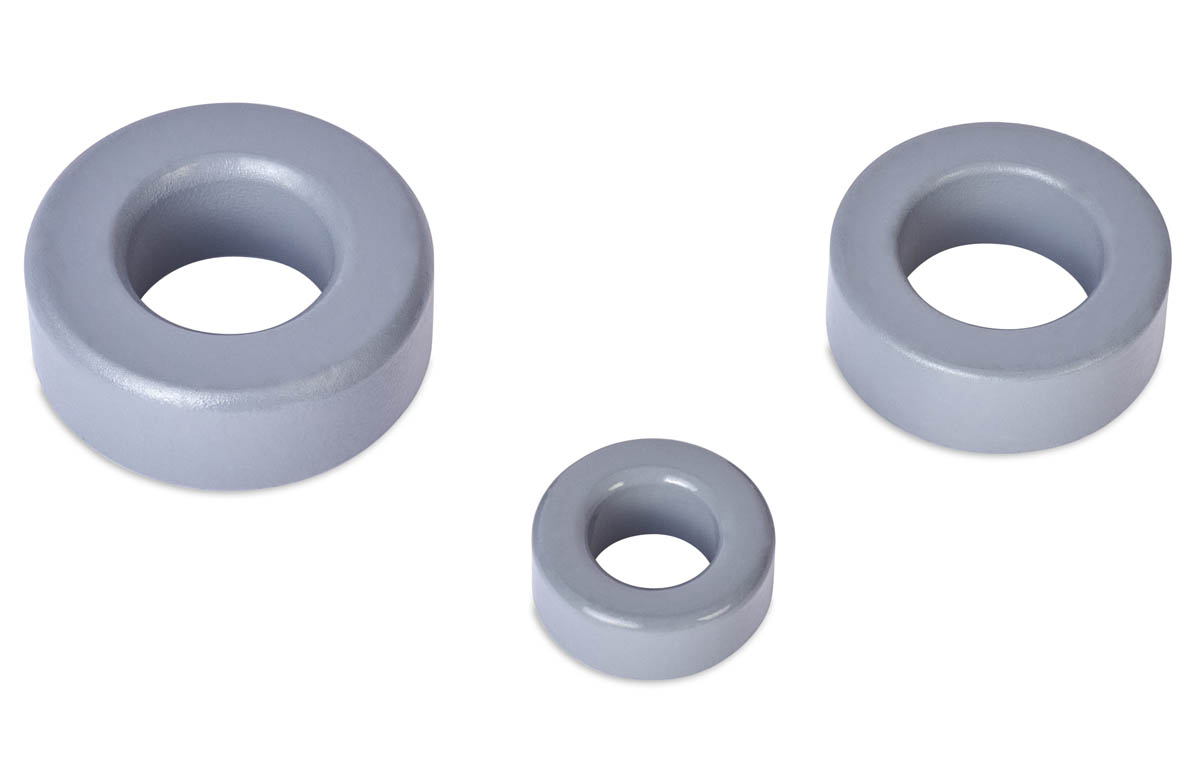

MPP
PRINCIPALES CARACTERÍSTICAS
- Alta resistividad, baja histéresis y pérdidas por corrientes parásitas
- Pérdidas centrales más bajas
- Excelente estabilidad de temperatura
PRINCIPALES APLICACIONES
- Fuente de alimentación aeroespacial
- Fuente de alimentación de defensa
- Fuente de alimentación médica
- Fuente de alimentación de alta eficiencia
