EER

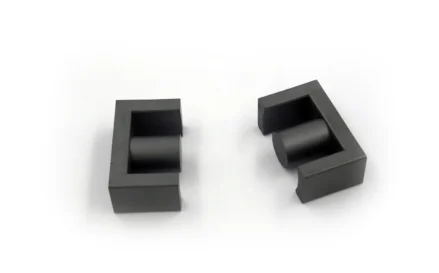

Ferritas EC

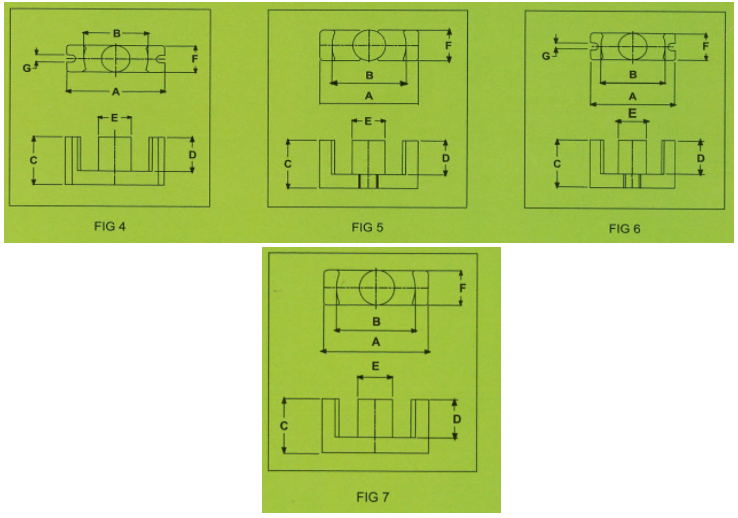

TIPO FIGURA A B C D E F G Le(mm) Ae (mm²) CF196 CF139
EC 120 pdf
EC 112/52 pdf
EC 112/50 pdf
EC 110/45 pdf
EC110/35 pdf
EC9030 6 90.0±1.8 68.5 min 45.0±0.65 35.5±0.5 30.0±1.0 30.0±1.0 6.0±0.3 221 626 5925 pdf
EC7017 4 70.0±1.7 44.5±1 .2 34.5±0.3 22.75±0 .45 16.4±0.4 16.4±0.4 4.75±0.25 144 279 4200 4400 pdf
EC4215 5 42.0±0.8 29.2 min. 22.4±0.3 15.4±0.3 15.5±0.3 15.5±0.4 99 203 4350 4500 pdf
EC4112 6 40.6±1.0 26.3+1.5 19.35+0.3 13.5+0.8 11.9-0.6 11.9-0.6 3.0±0.5 89 121 2900 3000
EC4013L 5 40.0±0.5 29.6 min. 24.0±0.2 17.0±0.25 13.25±0.25 13.4±0.20 105 147 3100 3300 pdf
EC4013 5 40.0±0.5 29.6 min. 22.32±0.2 15.75±0.2 13.25±0.25 13.4±0.20 102 147 3100 3200 pdf
EC3510 4 34.5±0.8 22.75±0.55 17.3±0.15 11.9+0.7 9.8-0.6 9.8-0.6 2.75±0.25 77 84 2200 2300 pdf

Ferritas EER

Type A B C D E F Effective Parameters
Le(mm) Ae(mm2)
AL (nH)+30%/-20%
CF196 CF139
EER5322 7 53.0±0.8 39.4±0.7 23.2±0.3 16.3±0.2 19.9±0.3 21.5±0.3 107 315 5950 6250
EER4518A 7 45.0±0.9 33.8±0.8 17.5±0.2 10.95±0.25 17.6±0.4 17.6±0.4 81 232 6150 6400 pdf
EER4320 7 pdf
EER4217 7 42.15±0.65 30.3±0.5 25.0±0.15 17.5±0.15 17.3±0.25 17.3±0.25 107 240 4500 4600
EER4215 7 42.15±0.8 31.0min. 21.6±0.2 15.95±0.35 15.1±0.4 15.1±0.4 99 177 3500 3600
EER3913 7 39.0±1.4 28.6+1.0 22.2±0.2 17.0±0.25 12.8±0.2 12.8±0.2 101 131 2750 2850 pdf
EER3511 7 35.0±0.5 25.6+1.0 22.5±0.3 16.5±0.3 11.3±0.3 11.3±0.3 97 111 2600 2750 pdf
EER3511B 7 35.0±0.5 25.6±1.0 20.7±0.3 14.7±0.3 11.3±0.3 11.3±0.3 896 110 2600 2700
EER2811 7 28.5+0.6-0.5 21.2 min. 16.9±0.25 12.5+0.3-0.25 9.9±0.25 11.4±0.25 75 83 2300 2400 pdf
EER2811A 7 28.5+0.6-0.5 21.2 min. 14.0±0.2 9.65±0.25 9.9±0.25 11.4±0.25 64 82 2750 2900 pdf
EER2811B 7 28.5+0.6-0.5 21.2 min. 21.4±0.3 15.4±0.3 9.9±0.25 11.4±0.25 50 78 3300 3400 pdf
