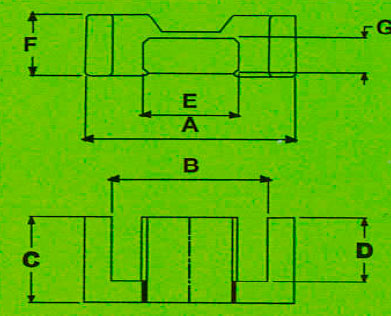

Fig. 8



Fig. 7
FERRITAS EFF
Type
|
Fig
|
Dimension (mm) | Effective Parameters | AL (nH)+30% -20% |
||||||||||||||||||||||||
A | B | e | D | E | F | G | Le(mm) | Ae(mm’ ) | CF196 | CF139 | ||||||||||||||||||
EFF3009 | 8 | 30.0±0.8 | 22.4±0.75 | 15.0±0.15 | 11.2±0.3 | 14.6±0.25 | 9.1±0.2 | 4.9±0.15 | 68 | 69 | 2000 | 2100 | ||||||||||||||||
EFF2509 | 8 | 25.0±0.65 | 18.7±0.6 | 12.5±0.15 | 9.3±0.25 | 11.4±0.2 | 9.1±0.2 | 5.2±0.15 | 57 | 58 | 2000 | 2050 | ||||||||||||||||
EFF2309 | 8 | 22.8±0.5 | 16.8±0.4 | 15.0±0.15 | 11.0±0.15 | 10.0±0.25 | 8.6±0.25 | 4.5±0.15 | 65 | 56.5 | 1700 | 1800 | – | |||||||||||||||
EE2007A | 8 | 20.6±0.5 | 16.0±0.5 | 10.0±0.15 | 7.7±0.25 | 8.9±0.2 | 6.65±0.15 | 3.6±0.15 | 47 | 31 | 1200 | 1350 | – | |||||||||||||||
EFF1505A | 8 | 15.7±0.4 | 11.35±0.35 | 7.5±0.15 | 5.5±0.25 | 5.3±0.15 | 4.65±0.15 | 2.4±0.1 | 34 | 15 | 850 | 900 | ||||||||||||||||
EFF1505 | 8 | 15.7±0.4 | 11.0±0.35 | 7.5±0.15 | 5.5±0.25 | 5.3±0.15 | 4.65±0.15 | 2.4±0.1 | 34 | 15 | 850 | 900 | ||||||||||||||||
EFF2007 | 8 | 20.0±0.55 | 15.4±0.5 | 10.0±0.15 | 7.7±0.25 | 8.9±0.2 | 6.65±0.15 | 3.6±0.25 | 1200 | 1250 |

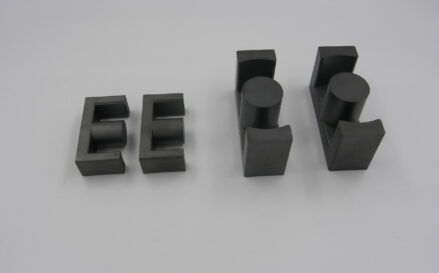

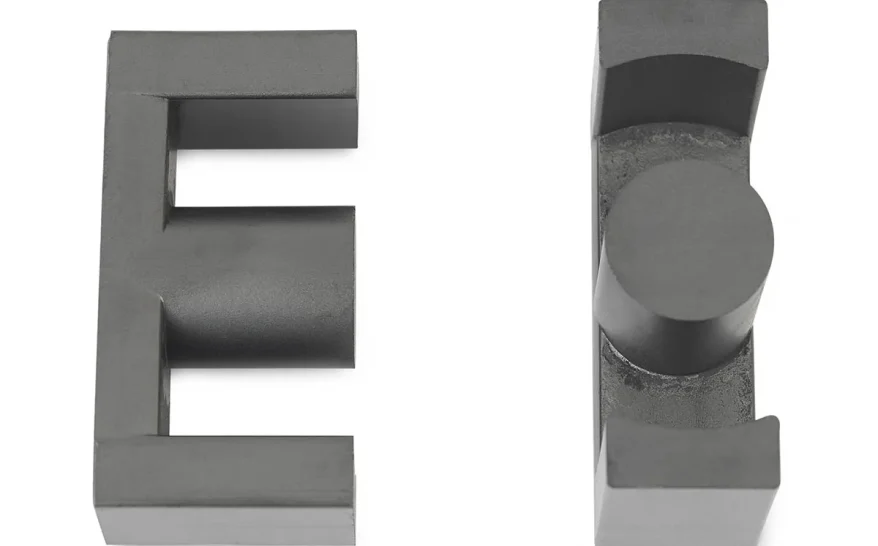

FERRITAS ETD
Type
|
Fig
|
Di mension (mm) | Effective Parameters |
AL(nH)+30% -20% |
|||||||||||||||||||||||
A | B | C | D | E | F | Le(mrn) | Ae(mm’) | CF196 | CF139 | ||||||||||||||||||
ETD5922 | 7 | 59.8±1.4 | 44.7±1.1 | 31.0±0.2 | 22.45±0.45 | 21.65±0.45 | 21.65±0.45 | 139 | 368 | 5700 | 5950 | ||||||||||||||||
ETD5419 | 7 | 54.5±1.3 | 41.2±1.1 | 27.6±0.2 | 20.2±0.4 | 18.9±0.4 | 18.9±0.4 | 127 | 280 | 4750 | 4850 | ||||||||||||||||
ETD4917 | 7 | 48.5+1.3 -0.9 |
36.1+1.8 | 24.9-0.4 | 18.5±0.3 | 16.7-0.8 | 16.7-0.8 | 114 | 211 | 3950 | 4100 | ||||||||||||||||
ETD4415 | 7 | 43.8+1.2-0.8 | 32.5+1.6 | 22.5-0.4 | 16.3 min | 15.2-0.8 | 15.2-0.8 | 103 | 173 | 3600 | 3750 | ||||||||||||||||
ETD3913M | 7 | 38.9+1.1-0 .7 | 29.3+1.6 | 20.0±0.2 | 14.9±0.3 | 12.8-0.6 | 12.8-0.6 | 92.2 | 125 | – | 2950 | – | |||||||||||||||
ETD3913 | 7 | 38.9+1.1-0.7 | 29.3+1.6 | 20.0-0.4 | 14.2 min | 12.8-0.6 | 12.8-0.6 | 92 | 125 | 2850 | 2950 | ||||||||||||||||
ETD3913H | 7 | 39.1±0.9 | 30.1±0.8 | 22.2±0.2 | 16.9±0.2 | 12.5±0.3 | 12.5±0.3 | 101.9 | 125.2 | – | 2700 | – | |||||||||||||||
ETD3913L | 7 | 39.0±0.5 | 29.3 min | 21.2 min | 15.9 min | 12.5±0.3 | 12.5±0.3 | 96.4 | 127.9 | – | 3000 | – | |||||||||||||||
ETD3411 | 7 | 34.0+1-0 .6 | 25.6+1.4 | 17.5-0.4 | 11.8 rnin | 11.1-0.6 | 11.1-0.6 | 78 | 97 | 2400 | 2500 | ||||||||||||||||
ETD3411A | 7 | 34.0+1-0.6 | 25.6+1.4 | 13.0±0.13 | 7.8±0.13 | 10.8±0.23 | 10.8±0.23 | 63 | 98 | 3350 | 3450 | – | |||||||||||||||
ETD2910 | 7 | 30.6 -1.6 | 22.0+1.4 | 16.0-0.4 | 10.7 +0.6 |
9.8-0.6 | 9.8-0.6 | 71 | 76 | 2250 | 2350 | ||||||||||||||||
ETD2910F | 7 | 29.8±0.8 | 22.2+1.2 | 16.1±0.2 | 11.3±0.3 | 9.4+0.3-0.2 | 9.4+0.3-0.2 | 71 | 76 | 2250 | 2350 | ||||||||||||||||
ETD2910S | 7 | 29.8±0.8 | 22.0min | 16.5±0.2 | 11.5±0.2 | 9.5.±0.3 | 9.5.±0.3 | 72.9 | 76.7 | – | 2300 | – |
