Núcleos polvo de hierro

Los núcleos de polvo de hierro, formado con un 99% de polvo férrico FE son prensados con aglutinante orgánico, poseen una inducción de saturación alta para permitir niveles de corriente altos sin saturación.  Productos que incluyen permeabilidad 10ui-100ui, toroide, tipo E,  etc.

Comparativa materiales

NOMBRE MATERIAL CARACTERISTICAS MATERIAL COMPARATIVA DE PERDIDAS (mW/cm³)
Permeabilidad µe Temp. Coefic. de Perm. (+ppm/ºC) Coef. Expansion (+ppm/ºC) Color 60Hz 5000Gs 1KhZ 1500Gs 10KhZ 500Gs 50KhZ 225Gs 100KhZ 140Gs 500KhZ 50Gs Permeabilidad con DC Bias
% µe µ effective
-2 10 100 10 Red/clear – – – 28 19 12 100 10.0
-8 35 285 10 yellow/red 45 64 59 50 35 28 91 31.9
-14 14 155 10 Black/Red – – – 29 21 17 100 14.0
-18 55 385 11 Green/Red 48 72 70 63 46 37 74 40.7
-19 55 650 11 Red/Green 31 60 72 71 54 49 74 40.7
-26 75 825 12 Yellow/White 32 60 75 89 83 139 51 38.3
-28 22 510 11 Gray/Green 38 80 120 164 158 247 91 20.0
-30 22 510 11 Green/Gray 37 80 120 149 129 129 91 20.0
-33 33 665 11 Gray/Yellow 37 80 126 182 180 291 84 27.7
-34 33 565 11 Gray/Blue 29 61 87 100 82 78 84 27.7
-35 33 665 11 Yellow/Gray 33 73 109 137 119 123 84 27.7
-38 85 955 12 Gray/Black 31 57 72 99 103 217 51 43.4
-40 60 950 11 Green/Yellow 29 62 93 130 127 223 62 37.7
-45 100 1045 12 Black/Black 26 49 60 69 61 92 46 46.0
-52 75 650 12 Green/Blue 30 56 68 72 58 63 59 44.3
Curvas polvo de hierro

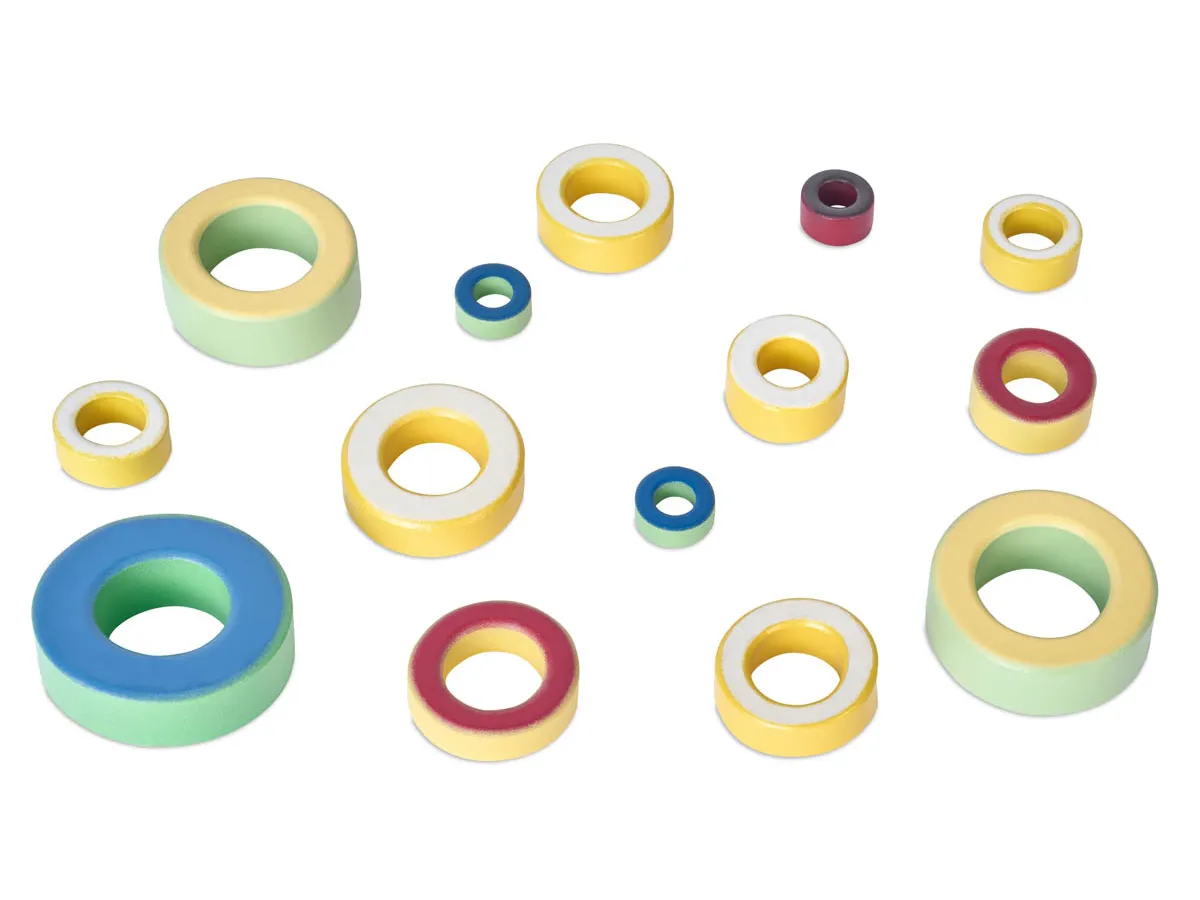

Núcleos polvo de hierro

Nucleos Polvo de hierro
(Iron Powder cores)

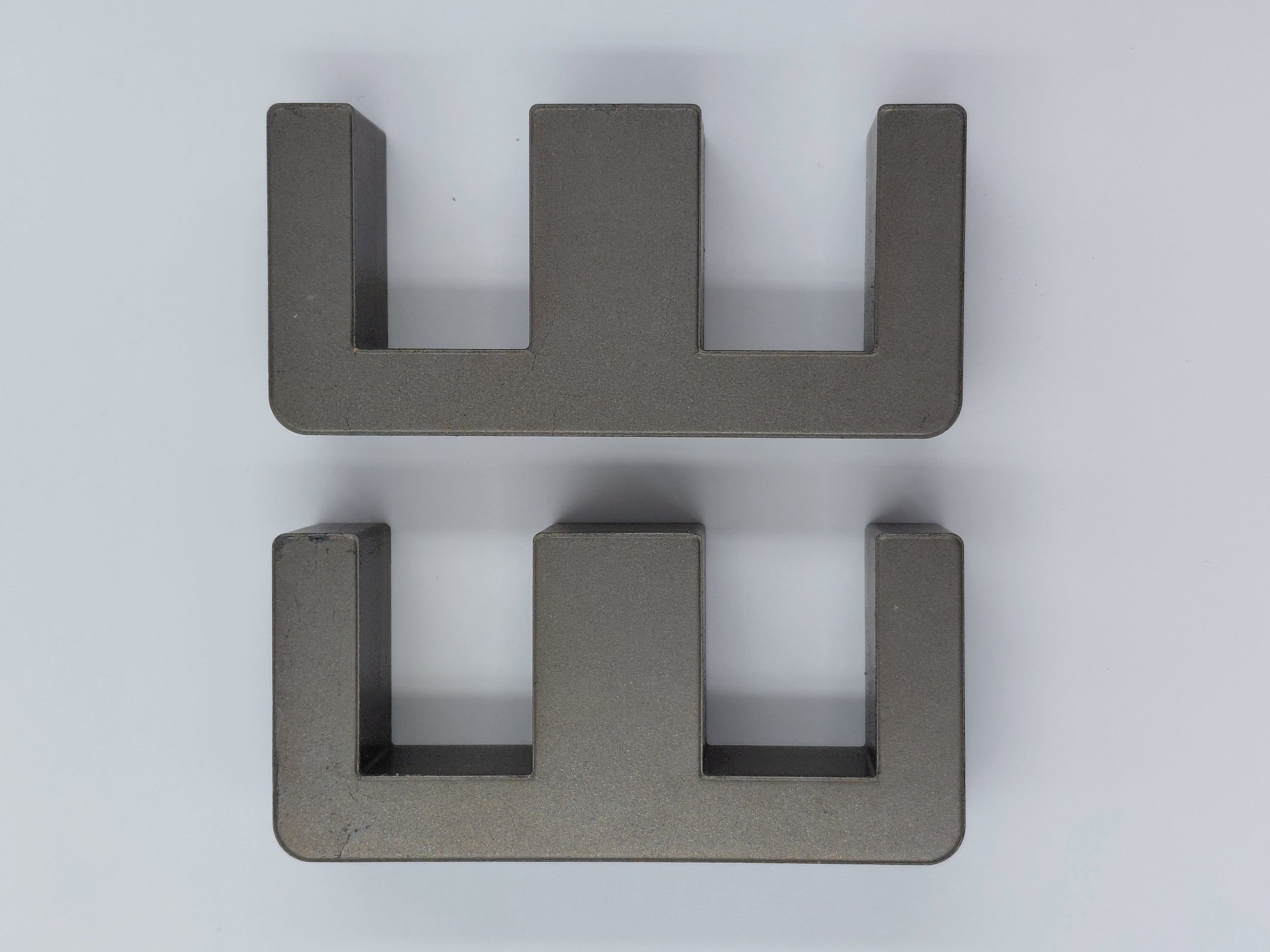

Ferrita E Polvo de hierro
(E cores)
