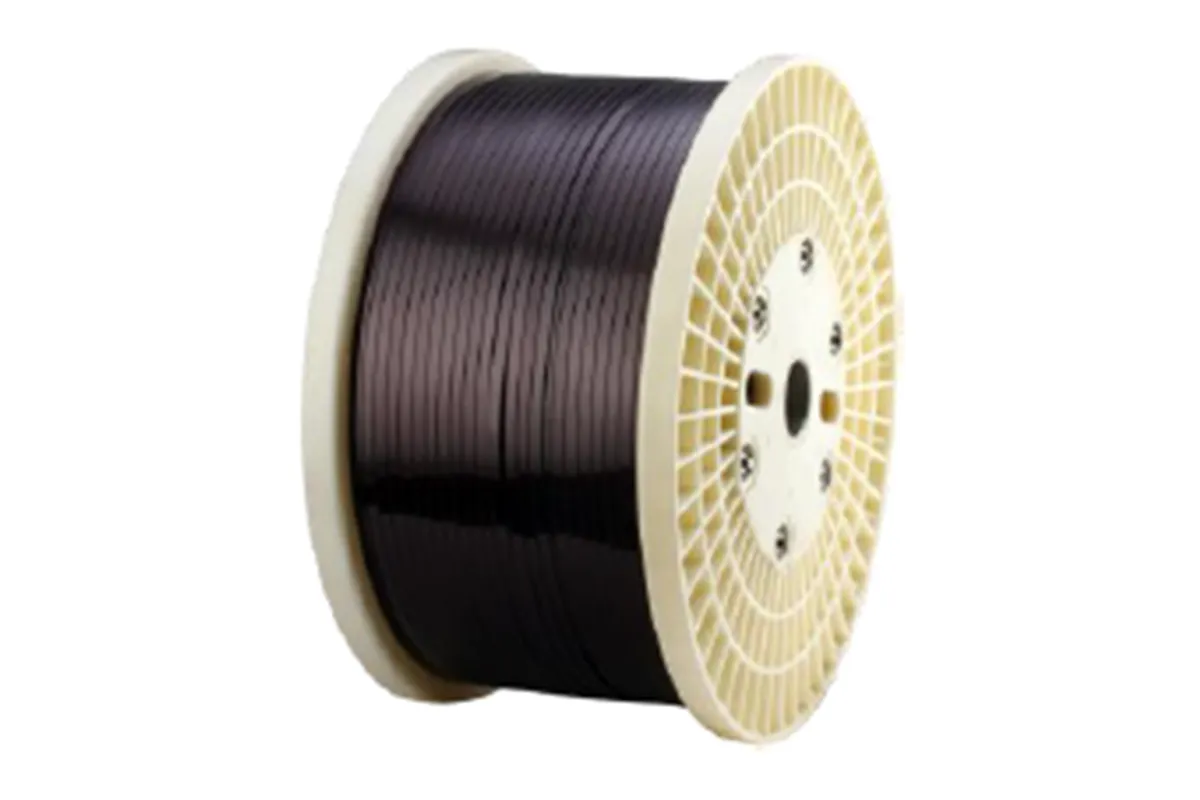

PLETINA DE ALUMINIO ESMALTADO

PLETINA DE ALUMINIO ESMALTADO

Excelente resistencia a las temperaturas

Indice de temperatura – 180ºC y 200ªC

Choque termico – 220ºC

AISLAMIENTO – Poliéster o poliéster imida

Gama de pletinas – Grado 1, 2 : >2 mm2 – a 100 mm2



PLETINA DE ALUMINIO RECUBIERTA

AISLAMIENTO: Papel Aramida, Nomex, Papel, Polimida, FV.

TAPING: Espiral o cruzado

CARACTERÍSTICAS: Espesor y solape aislante según especificación

RECUBRIMIENTO Kapton (Polymide) Nomex (Aramide)
IEC 60317-27 IEC 60317-44 IEC 60317-53
MEDIDAS Min Max
Grosor de la pletina 0,80 mm 10 mm
Ancho 3,00 mm 18 mm
Sección 8,00 mm² 120 mm²
Ratio Ancho / Espesor 1,5 10
TIPOS DE AISLAMIENTO Specification Propiedades
Kraft Paper* – Magnetape PK IEC 554-3-5 Alta pureza
Kraft Paper Clandered Magnetape PK IEC 554-3-5 Alta densidad y rigidez dieléctrica
Kraft Paper Thermally Upgraded *Magnetape PK IEC 554-3-5 Altas propiedades térmicas
Kraft Paper Thermally Upgraded and Calandered (PK) IEC 554-3-5 Prop. térmicas y dieléctricas de alta densidad
Crepe Paper Magnetape PK – Resistencia mecánica alta, Gran alargamiento
Aramide Paper*Magnetape AR – Alta resistencia térmica
Polyester Film Magnetape PE – Alta resistencia a la tracción y propiedades eléctricas
Polyimid Film heat sealableMagnetape PI – Excelentes prop. físicas, eléctricas y mecánicas
Mica Magnetape PM – –

* posibilidad de epoxy

* Para otras medidas/materiales, preguntar
