Núcleos unicore - Duo, DG, Stepp Butt, Uncut, Coregap

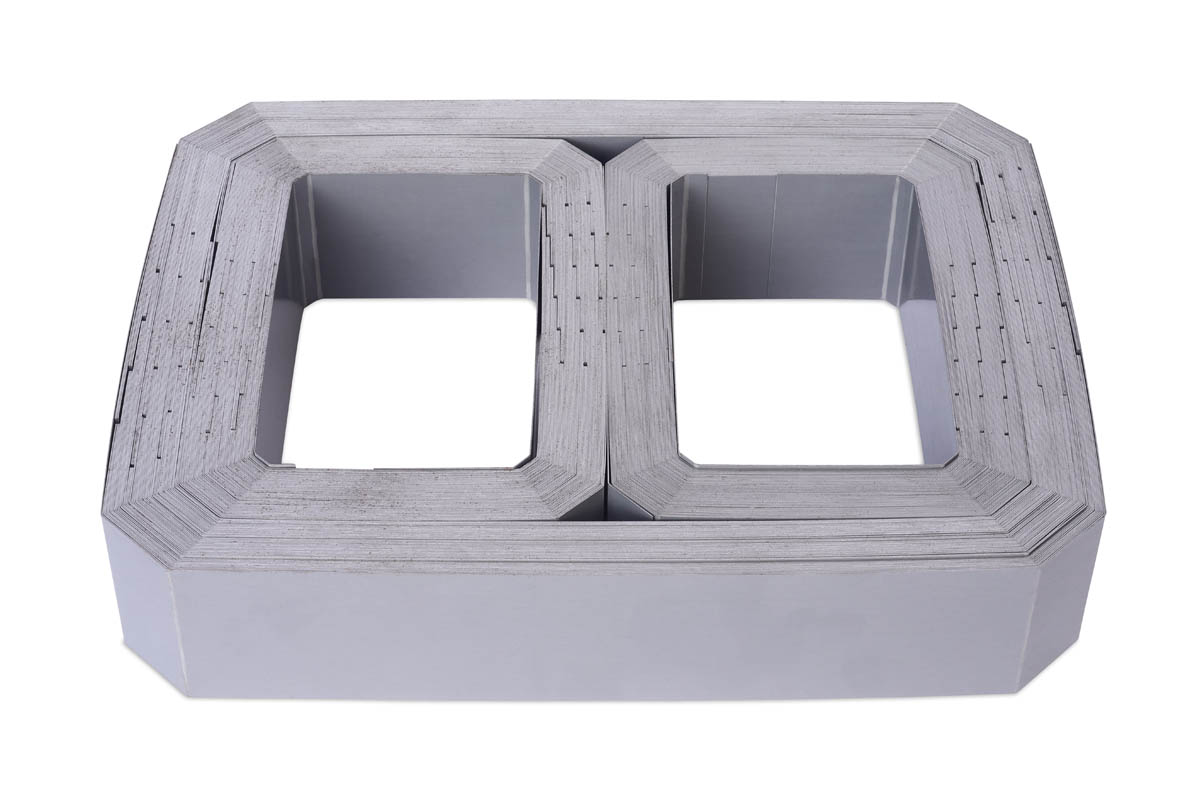

UNICORE es uno de los nuevos núcleos para circuitos magnéticos, su tecnología fue desarrollada con el objetivo de simplificar el proceso de fabricación y alcanzar mejores parámetros (menor coste de producción por su construcción simple) . En el montaje se pueden utilizar los tipos estándares de bobinas y, por lo tanto, no hay cambios necesarios en la construcción del transformador.
Tipo de Unicore:
- DUO, DG – con split gap,
- SIN CORTAR – núcleos sin espacio divisorio,
- BUTT – producido como núcleos C.
Los núcleos pueden tener una esquina de 30°, 45° o 90°.
La gama de los UNICORE para transformadores de potencia, van desde 1000 VA hasta 500 KVA. Los UNICORE se utilizan principalmente para transformadores de potencia y medida que utilizan cualquier grado de acero al silicio de grano orientado y se pueden producir en diferentes espesores (0,23 a 0,30 mm) y anchos de banda (20 a 300 mm).
También es posible utilizar acero de grano no orientado. Unicore puede pesar hasta 1500 kg con una altura máxima de 300 mm.
