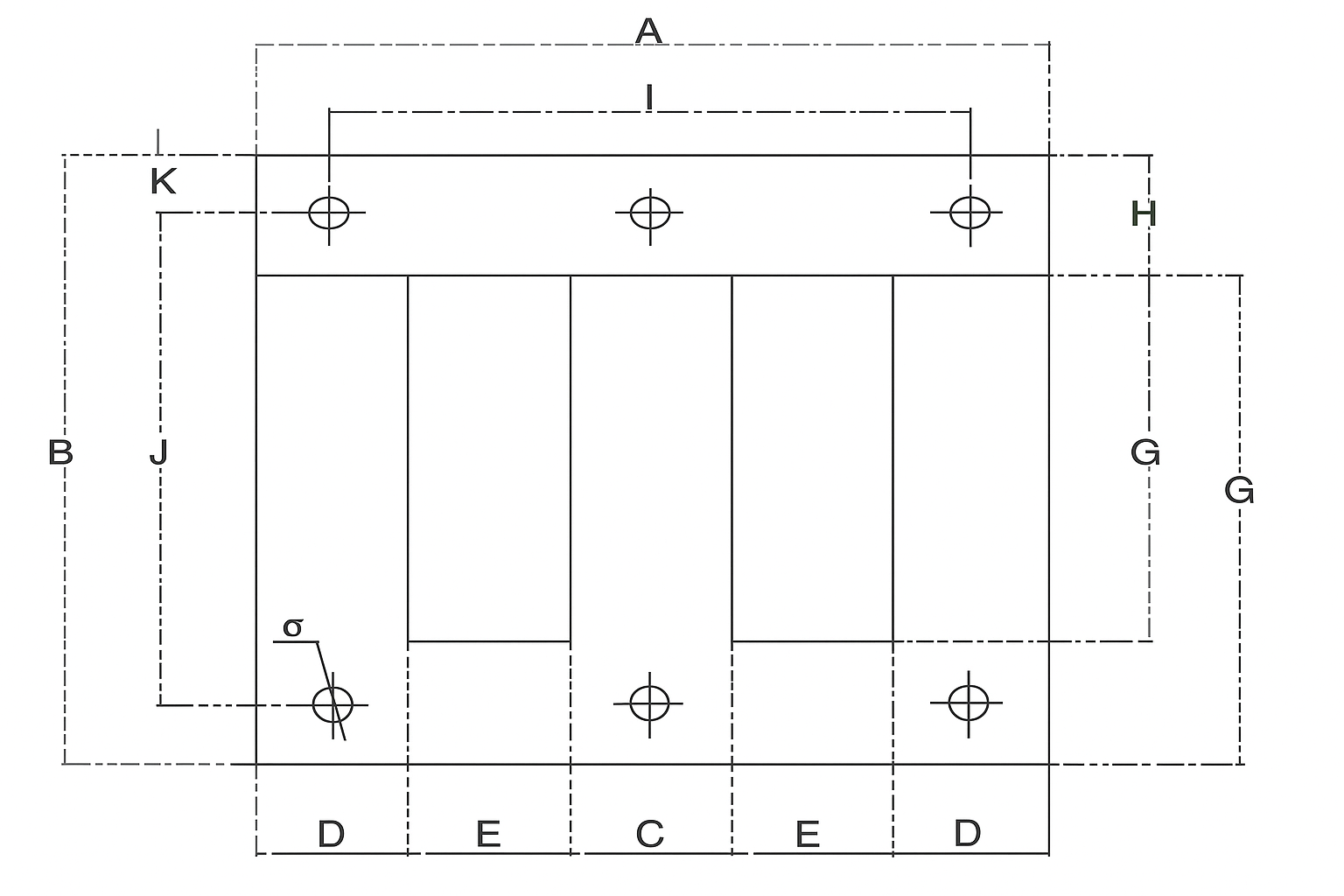

Chapa trifásica

MODELOS A B C D E F G H I J K Φ1
3UI60 (RC20)
100×100		 100 100 20 20 20 60 80 20 80 80 10 5.5
3UI75 (RC25)
125×125		 125 125 25 25 25 75 100 25 100 100 12.5 5.5
3UI90 (RC30)
150×150		 150 150 30 30 30 90 120 30 120 120 15 8
3UI120 (RC40)
200×200		 200 200 40 40 40 120 160 40 160 160 20 11
3UI250 (RC50)
250×250		 250 250 50 50 50 150 200 50 200 200 25 11
3UI180 (RC60)
300×300		 300 300 60 60 60 180 240 60 240 240 30 14
3UI210 (RC70)
350×350		 350 350 70 70 70 210 280 70 280 280 35 14
3UI240 (RC80)
400×400		 400 400 80 80 80 240 320 80 320 320 40 14
3UI270 (RC90)
450×450		 450 450 90 90 90 270 360 90 360 360 45 14
3UI300 (RC100)
500×500		 500 500 100 100 100 300 400 100 400 400 50 16
3UI360 (RC120)
600×600		 600 600 120 120 120 360 480 120 480 480 60 16
