Chapa EI monofásica (EI 30- EI300)

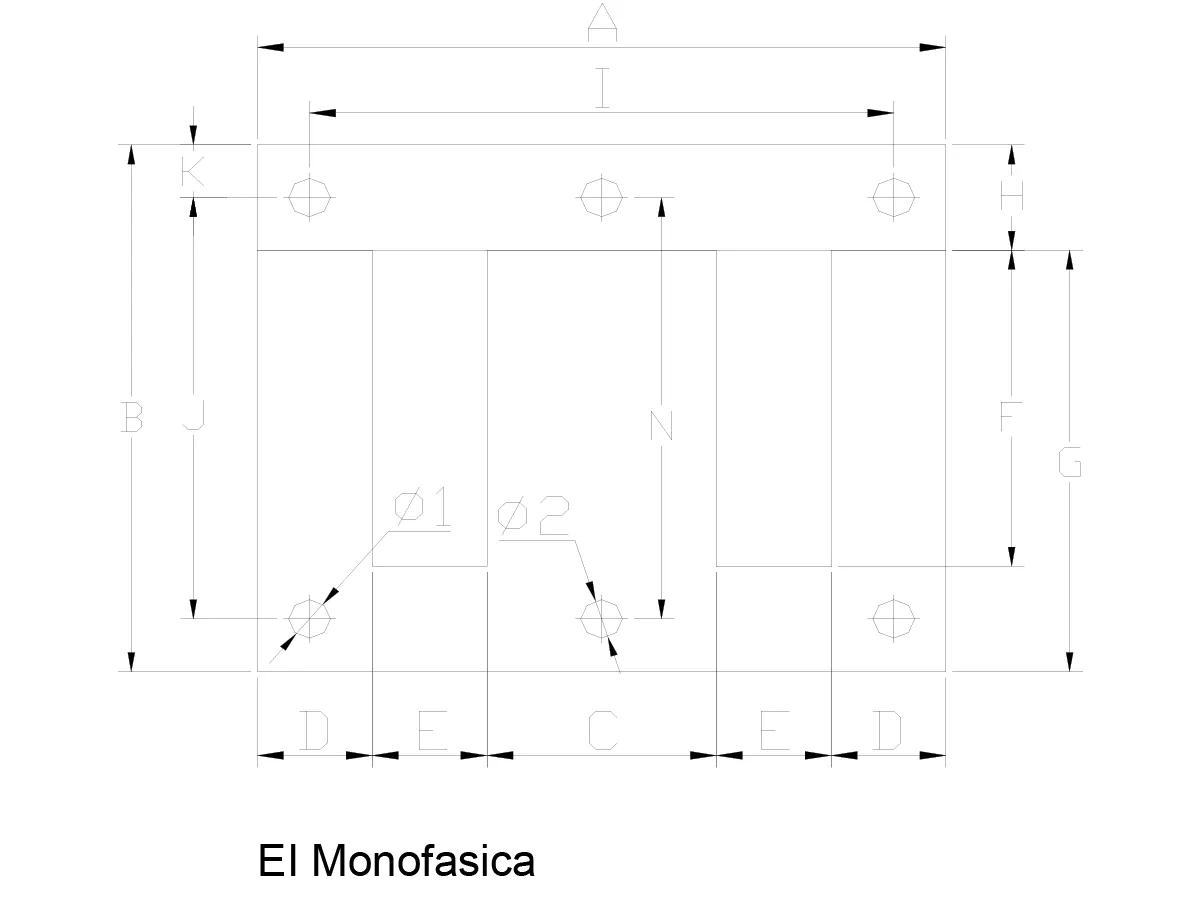

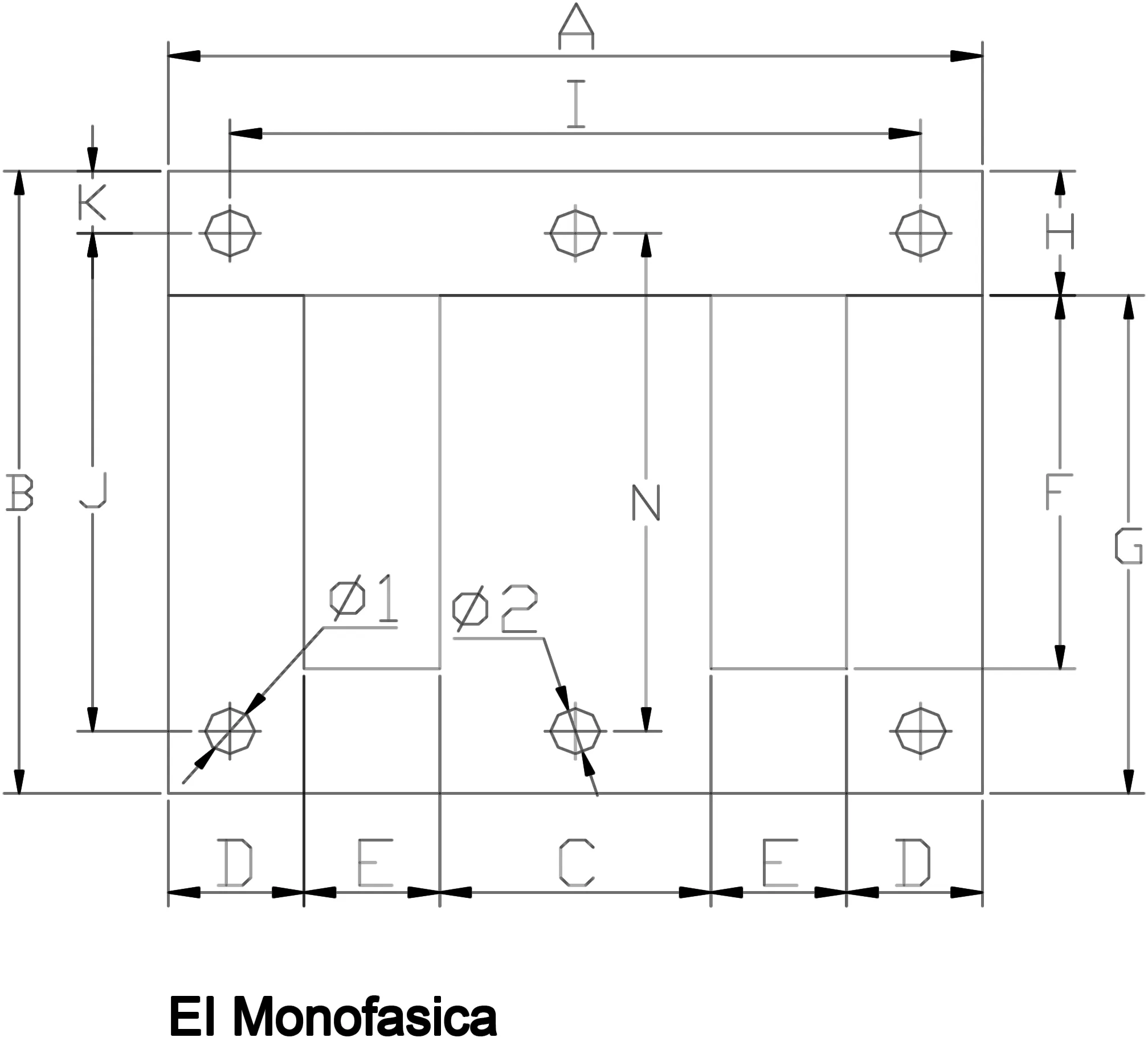

Chapa Monofasica/ Single Phase EI Unit: mm
MODELOS DIMENSIONES
GOODS A B C D E F G H I J K Φ1
EI-30 30.0 25.0 10.0 5.0 5.0 15.0 20.0 5.0
EI-38 38.4 32.0 12.8 6.4 6.5 19.2 24.5 6.4
EI-41-2H 41.0 33.0 13.0 6.0 8.0 21.0 27.0 6.0 3.0
EI-42 42.0 35.0 14.0 7.0 7.0 21.0 28.0 7.0 35.0 38.0 3.5 3.5
EI-48 48.0 40.0 16.0 8.0 8.0 24.0 32.0 8.0 40.0 32.0 4.0 3.5
EI-54 54.0 45.0 18.0 9.0 9.0 27.0 36.0 9.0 45.0 33.75 4.5 3.5
EI-57 57.0 47.5 19.0 9.5 9.5 28.5 38.0 9.5 48.0 38.0 4.75 4.0
EI-60 60.0 50.0 20.0 10.0 10.0 30.0 40.0 10.0 50.0 40.0 4.0
EI-66 66.0 55.0 22.0 11.0 11.0 33.0 44.0 11.0 56.0 44.0 5.5 4.5
EI-75 75.0 62.5 25.0 12.5 12.5 37.5 50.0 12.5 62.5 50.0 5.5
EI-78 78.0 65.0 26.0 13.0 13.0 39.0 52.0 13.0 65.0 52.0 6.5 5.0
EI-84 84.0 70.0 28.0 14.0 14.0 42.0 56.0 14.0 70.0 56.0 7.0 6.0
EI-96 96.0 80.0 32.0 16.0 16.0 48.0 64.0 16.0 79.0 64.0 8.0 6.0
EI-105 105.0 87.5 35.0 17.5 17.5 52.5 70.0 17.5 87.0 70.0 8.75 6.0
EI-108 108.0 90.0 36.0 18.0 18.0 54.0 72.0 18.0 90.0 72.0 9.0 6.0
EI-114 114.0 95.0 38.0 19.0 19.0 57.0 76.0 19.0 95.0 76.0 9.5 7.0
EI-120 120.0 100.0 40.0 20.0 20.0 60.0 80.0 20.0 100.0 80.0 10.0 7.0
EI-126 126.0 105.0 42.0 21.0 21.0 63.0 84.0 21.0 105.0 84.0 10.5 7.0
EI-135 135.0 112.5 45.0 22.5 22.5 67.5 90.0 22.5 112.5 90.0 11.25 7.5
EI-150 150.0 125.0 50.0 25.0 25.0 75.0 100.0 25.0 125.0 100.0 12.5 8.0
EI-180 180.0 150.0 60.0 30.0 30.0 90.0 120.0 30.0 150.0 120.0 15.0 10.0
EI-192 192.0 160.0 64.0 32.0 32.0 96.0 128.0 32.0 160.0 128.0 16.0 10.0
EI-210 210.0 175.0 70.0 35.0 35.0 105.0 140.0 35.0 175.0 140.0 17.5 10.0
EI-240 240.0 200.0 80.0 40.0 40.0 120.0 160.0 40.0 200.0 160.0 20.0 10.0
EI-270 270.0 225.0 90.0 45.0 45.0 135.0 180.0 45.0 225.0 180.0 22.5 12.0
EI-300 300.0 250.0 100.0 50.0 50.0 150.0 200.0 50.0 250.0 200.0 25.0 12.0
EI-360 360.0 300.0 120.0 60.0 60.0 180.0 240.0 60.0 300.0 240.0 30.0 12.0
